QPJ氣動程控閥工作原理

　　氣動程控閥是采用活塞式氣動執行機構與截止閥組成，適用于截止切斷測應用場合。QPJ氣動程控閥具有密封性能好，雙向耐壓零泄漏；無磨損、無沖擊、壽命長；抗分子篩粉塵。長期以來，QPJ氣動程控閥在使用過程中我們不斷完善和發展這種類型的閥門，現在它的結構簡單可靠、密封良好、動作時間短、密封壽命長。近年來，已被多家大型石化、鋼鐵、化肥企業使用。

　　QPJ氣動程控閥特點

　　1、閥桿與活塞桿合二為一，確保上下對中性；使閥門在線檢修容易，提高檢修效率；

　　2、采用優質的低流阻閥體、流線型流道設計，精密細致的鑄造表面，功能特別的導流片，使流阻大大減小；

　　3、采用內平衡原理：采用內平衡結構，抵消介質壓力，使閥門的使用壓差得到提高，具有良好的雙向承壓能力。閥門正、反向使用時，具有相同的密封副比壓，使密封片壽命提高，并減小了執行機構，使閥門整體體積縮小；

　　4、直觀可靠的閥位狀態現場指示，配閥位檢測信號裝置，可實現信號遠程傳輸功能；

　　5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纖維增強填充聚四氟乙烯材料，添加有減摩成份，提高耐磨性。填料組具有彈簧補償結構，在填料磨損后能進行自動補償。經二十余年使用證明，該填料組結構密封非常可靠，使用壽命很長；

　　6、優質的密封片：使用PEEK密封片。它是一種高分子材料，具有較高的硬度及機械強度，良好的回彈性。使用這種密封片，使閥門壽命大大提高；　　　

　　7、獨特的防沖刷結構：在工藝管道中的氣體介質內，可能存在一定量的雜質，在高速氣流的推動下，這些雜質會急聚沖刷密封片。一定時間后，一般結構的閥門密封片會出現一些坑洞，造成閥門內漏。本閥門設計有密封片防沖刷裝置，能使95%以上的氣體沖刷在防沖刷裝置上，并使氣體流向有一定的導向作用，保護密封片。用該防沖刷裝置和密封片可有效地保證密封片的壽命達到開關100萬次以上。

　　QPJ氣動程控閥性能

　　1、密封性能好，達到零泄漏標準；

　　2、閥門開關速度快3S以內；

　　3、壽命長，可經受長期頻繁開關；

　　4、具備雙向耐壓性和抗高速氣流沖刷性能；

　　5、能用于氫氣、一氧化碳等易燃易爆、有毒和粉塵等惡劣環境；

　　6、具備雙向耐壓性和抗高速氣流沖刷性能；

　　7、氣動開關，具有閥位狀態現場指示和開關信號反饋。

　　附件選項：根據不同控制和要求可選擇下列附件。

　　回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

　　電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

　　三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

　　手輪機構：轉動手輪機構，可實現手動開、關閥。

　　電氣定位器：輸入4～20mA信號,實現閥門調節功能。

　　QPJ氣動程控閥訂購方式

　　本商品為廠家直供產品，如需特殊配置的(可定做)，訂貨時請?jiān)敿?xì)說明以下參數：

　　(例如：閥門類型、驅動方式、連接形式、結構型式、公稱壓力、公稱通徑、輸入信號、密封面材料、閥體材料、適用溫度、是否帶附件)

　　QPJ氣動程控閥主要技術參數

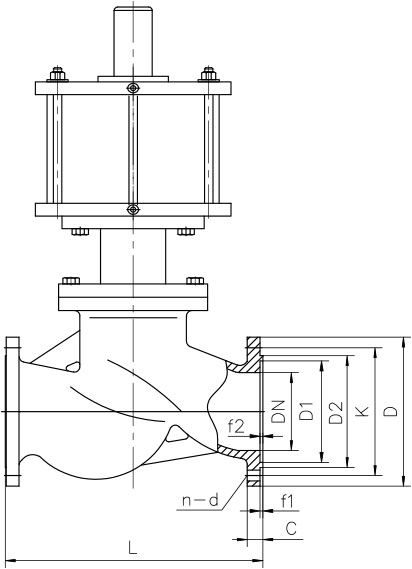

　　QPJ氣動程控閥連接尺寸
